ஸ்டீல் ஸ்ட்ரக்சர் லிஃப்டிங் டூல்ஸ் சீனாவில் ஒரு தொழில்முறை எஃகு கட்டமைப்பு உற்பத்தியாளரான Liweiyuan ஆல் தயாரிக்கப்படுகிறது. நாங்கள் நேர்த்தியான கைவினைத்திறன் மற்றும் உயர்தர மூலப்பொருட்களைப் பயன்படுத்துகிறோம். நாங்கள் தொழிற்சாலையிலிருந்து நேரடியாக விற்பனை செய்வதால் எங்கள் தயாரிப்புகளை நீங்கள் நம்பிக்கையுடன் வாங்கலாம்.
1. தூக்கும் கருவி சுமை திறன்
எஃகு கட்டமைப்பு கூறுகளின் (5-50 டன்) எடையின் அடிப்படையில், தூக்கும் கருவியின் மதிப்பிடப்பட்ட சுமை 60 டன்களுக்கு குறைவாக இருக்கக்கூடாது, பாதுகாப்பு காரணி ≥ 3.5 உடன் தீர்மானிக்கப்படுகிறது. பயன்படுத்தப்படும் பொருள் Q355B குறைந்த-அலாய் ஸ்டீல் விளைச்சல் வலிமை ≥ 345 MPa.
2. கட்டமைப்பு வடிவம்

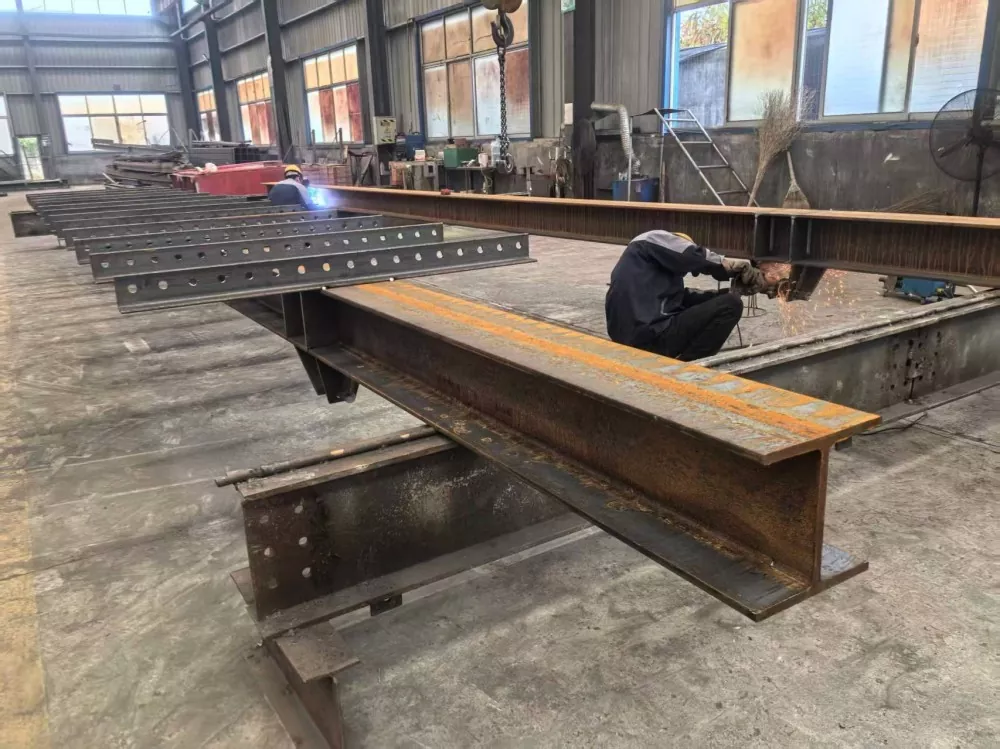

இரட்டை-தூக்கும்-புள்ளி போர்ட்டல் பிரேம் அமைப்பு பயன்படுத்தப்படுகிறது, 11.5 மீ அனுசரிப்பு முக்கிய பீம் நீளம். 80*80Q355B கோண எஃகு கருவி தூக்கும் முனைகளில் பயன்படுத்தப்படுகிறது, முனைகளில் 16 மிமீ தடிமனான வலுவூட்டும் விலா எலும்புகள் சேர்க்கப்படுகின்றன.
3. இணைப்பு முறை
லிஃப்டிங் லக்குகள் 50 மிமீ துளை மற்றும் 20 மிமீ தடிமன் கொண்ட இரட்டை-லக் தட்டு அமைப்பாக வடிவமைக்கப்பட்டுள்ளன. முழு ஊடுருவல் வெல்டிங் கற்றைக்கு பயன்படுத்தப்படுகிறது (வெல்ட் தரம் 2), ஒரு வெல்ட் கால் உயரம் ≥ 12 மிமீ.
1. முக்கிய பொருள் விவரக்குறிப்புகள்

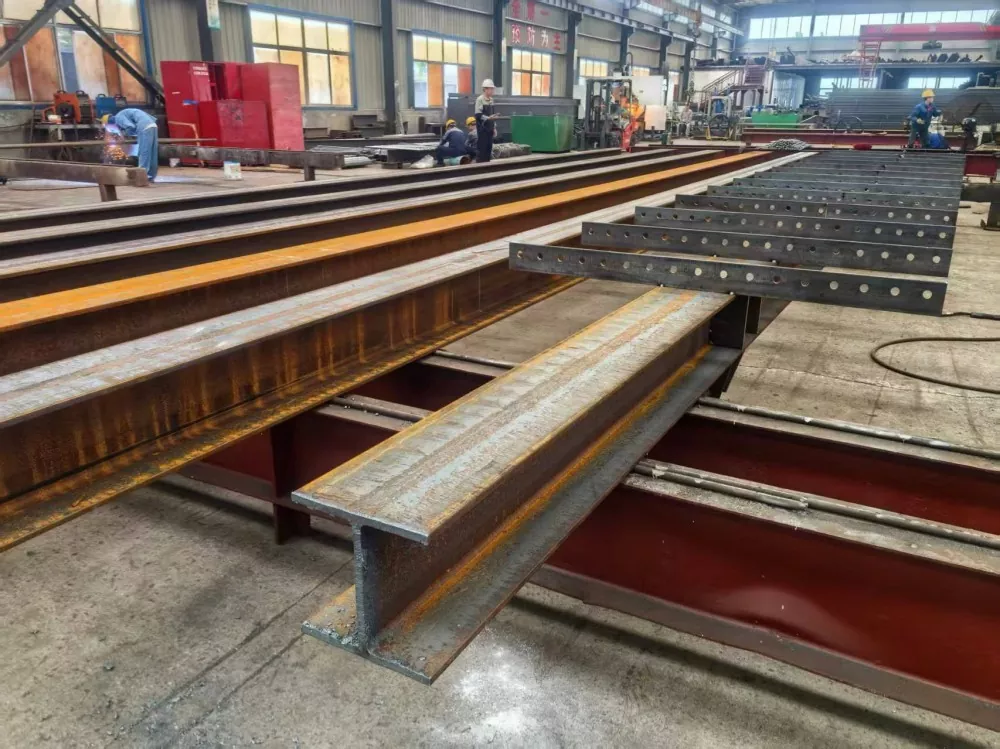

○ கிராஸ்பீம்: H300×200×8×12 எஃகு

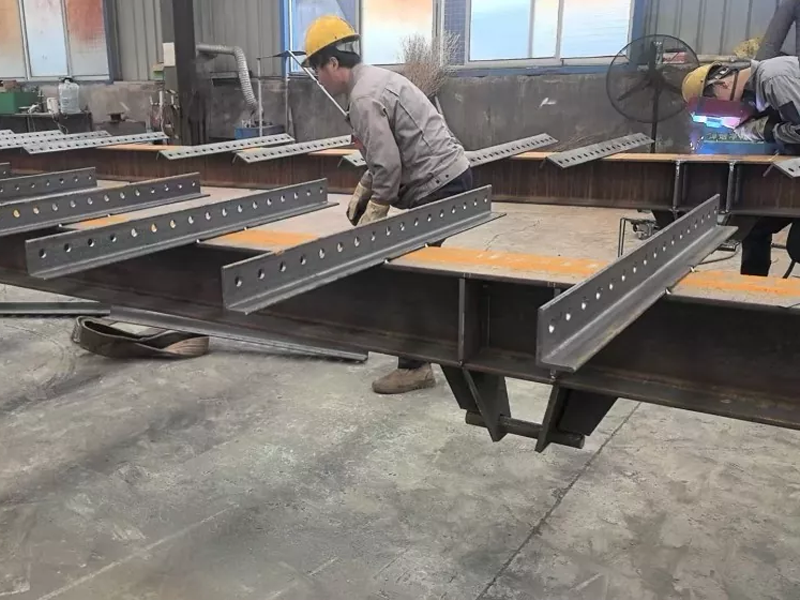

○ கருவி தொங்கும் முனை: 80*80 Q355B ஆங்கிள் ஸ்டீல்
○ லிஃப்டிங் லக்: 20 மிமீ தடிமன் கொண்ட Q355B ஸ்டீல் பிளேட்டிலிருந்து லேசர் வெட்டு
2. செயலாக்க தொழில்நுட்பம்
○ வெட்டுதல்: CNC லேசர் வெட்டு, வெட்டு மேற்பரப்பு கடினத்தன்மை Ra ≤ 25μm
○ வெல்டிங்: CO₂ கேஸ் ஷீல்டு வெல்டிங், ER50-6 வெல்டிங் வயர், மன அழுத்தத்தைக் குறைக்க 200°C வெப்பநிலைக்குப் பிந்தைய வெப்பப் பாதுகாப்பு
○ வெப்ப சிகிச்சை: லிஃப்டிங் லக்குகள் தணித்தல் மற்றும் பதப்படுத்துதல் சிகிச்சைக்கு உட்படுகின்றன (கடினத்தன்மை HB 200-230)
1. அனுசரிப்பு கிராஸ்பீம் மெக்கானிசம்
· தொலைநோக்கி கூட்டு 500 மிமீ சரிசெய்தல் வரம்புடன் உள்ளமைக்கப்பட்ட கட்டமைப்பை ஏற்றுக்கொள்கிறது. இது மூன்று செட் லோகேட்டிங் பின் ஹோல்களுடன் (16மிமீ விட்டம்) பொருத்தப்பட்டுள்ளது மற்றும் 45# ஸ்டீல் லோகேட்டிங் பின்கள் (ஆன்டி டிராப் பின்களுடன்) பொருத்தப்பட்டுள்ளது.
· நெகிழ் தொடர்பு மேற்பரப்புகள் MoS₂ கிரீஸுடன் உயவூட்டப்படுகின்றன, மேலும் அனுமதி 0.5-1 மிமீக்குள் கட்டுப்படுத்தப்படுகிறது.

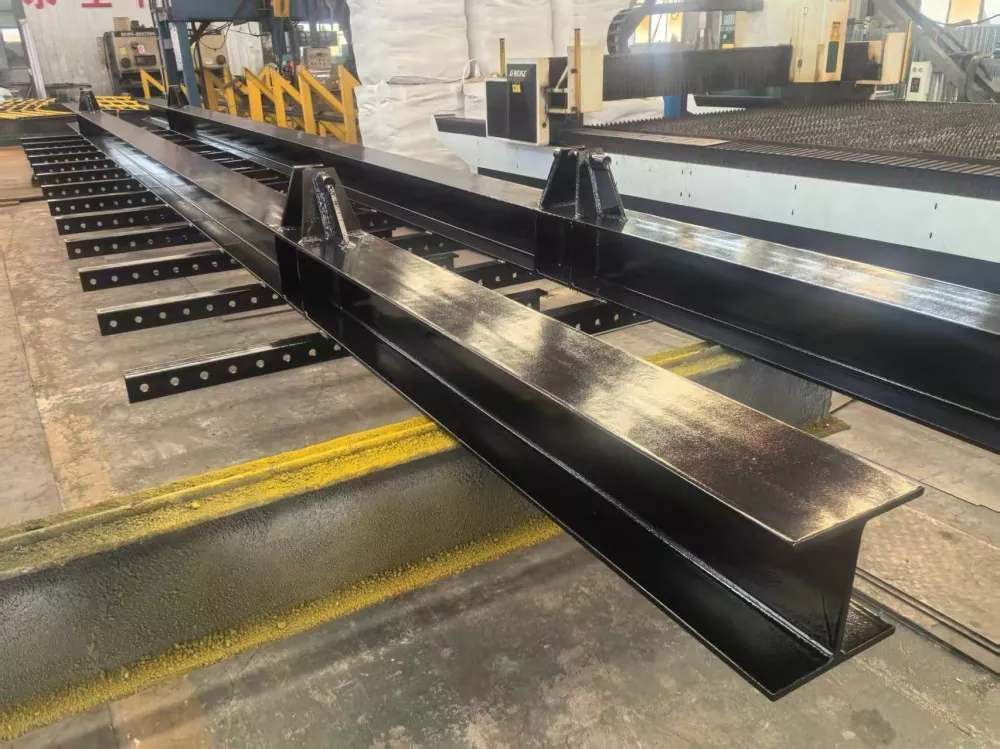

2. தூக்கும் லக் சட்டசபை
லக் பிளேட்டுகளுக்கு இடையே 80மிமீ இடைவெளி, உள்ளமைக்கப்பட்ட Φ55mm ஊசி உருளை தாங்கி (மாடல் NA4911), தாங்கி இருக்கை மற்றும் லக் குறுக்கீடு பொருத்தம் (H7/R6)
· 40CrNiMoA, 50 மிமீ விட்டம், குரோம் பூசப்பட்ட (0.05 மிமீ தடிமன்) செய்யப்பட்ட பின்
3. ஸ்லிப் இல்லாத ஆதரவு கால்கள்
· ஒரு 200×200×20மிமீ செவ்வக ஆதரவு தகடு கீழே நிறுவப்பட்டுள்ளது, ஸ்லிப் எதிர்ப்பு பற்கள் மேற்பரப்பில் அரைக்கப்படுகின்றன (பற்களின் ஆழம் 2 மிமீ, இடைவெளி 5 மிமீ).
· ஆதரவு கால் உயரத்தை ஒரு M42 சரிசெய்தல் போல்ட் (சரிசெய்தல் வரம்பு ±50mm) மூலம் நன்றாக மாற்றலாம்.
1. வெல்ட் ஆய்வு
அனைத்து முக்கிய வெல்ட்களும் 100% ஊடுருவல் சோதனைக்கு (PT) உட்படுகின்றன, மேலும் T-மூட்டுகள் 20% அல்ட்ராசோனிக் சோதனைக்கு (UT) உட்பட்டு, நிலை I ஐ கடந்து செல்கின்றன.
ஃபில்லட் வெல்ட் கால்களின் பரிமாண விலகல் ≤ ± 1.5 மிமீ, நேரான விலகல் ≤2மிமீ/மீ.
2. பரிமாண சகிப்புத்தன்மை
○ பீம் முழு நீள விலகல்: ±3மிமீ
○ லிஃப்டிங் பாயிண்ட் ஸ்பேசிங் விலகல்: ±2மிமீ
○ ஒட்டுமொத்த செங்குத்துத்தன்மை: ≤1.5mm/m
3. செயல்திறன் சோதனை
○ மதிப்பிடப்பட்ட சுமை சோதனை: 1 மணிநேரத்திற்கு மதிப்பிடப்பட்ட சுமையை விட 1.25 மடங்கு நிலையான சுமை, நிரந்தர சிதைவு ≤0.1%.
○ டைனமிக் சுமை சோதனை: 50 வினாடிகளுக்கு மதிப்பிடப்பட்ட சுமையை விட 1.1 மடங்கு சுழற்சி சுமை. 0 மடங்கு (அதிர்வெண் 0.5Hz)
1. ஓவர்லோட் பாதுகாப்பு சாதனம் (மாடல் XZ-100, துல்லியம் ± 2%) நிறுவப்பட்டது, ஓவர்லோட் 10% அதிகமாக இருந்தால் தூக்கும் சுற்று தானாகவே அணைக்கப்படும்.
2. ஒலி மற்றும் ஒளி அலாரம் அமைப்பு (இயக்க மின்னழுத்தம் DC24V) நிறுவப்பட்டுள்ளது, போல்ட் ப்ரீலோட் 15% குறையும் போது அலாரம் ஒலிக்கும்.
3. அனைத்து வெளிப்படும் நகரும் பாகங்கள் பாதுகாப்பு கண்ணி பொருத்தப்பட்ட (கண்ணி அளவு ≤ 20 மிமீ), Φ4mm குளிர் வரையப்பட்ட எஃகு கம்பி கொண்டு நெய்த.

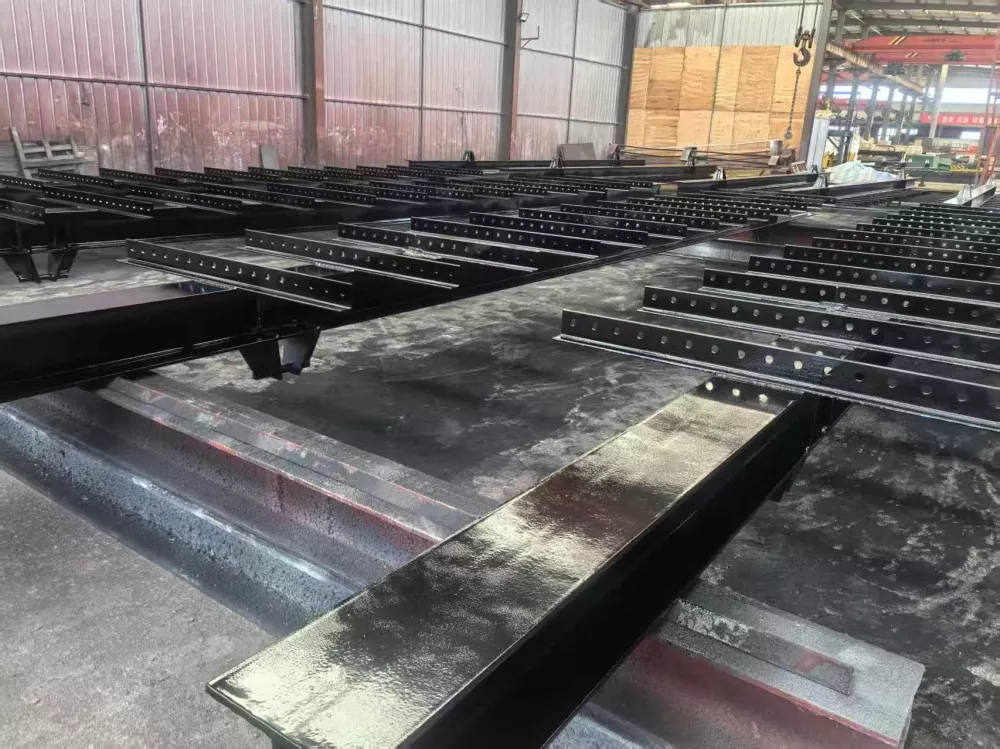

1. மூலப்பொருள் ஆய்வு → CNC லேசர் வெட்டுதல் → எந்திரம் (அரைத்தல், துளையிடுதல்) → வெல்டிங் → வெல்டிங்கிற்குப் பிந்தைய வெப்ப சிகிச்சை → நேராக்குதல் → அசெம்பிளி → மெருகூட்டல் → மேற்பரப்பு சிகிச்சை (சாண்ட்பிளாஸ்டிங் முதல் Sa2.5 chzrm கிரேடு வரை ரப்பர் மேல் பூச்சு 60μm).
2. முக்கிய செயல்முறை கட்டுப்பாட்டு புள்ளிகள்: வெல்டிங் சிதைவு கண்காணிப்பு (கடுமையான நிர்ணயம் மற்றும் தலைகீழ் சிதைவு முறையைப் பயன்படுத்துதல்), போல்ட் ப்ரீலோட் முறுக்கு சோதனை (GB/T 1231 விவரக்குறிப்புகளின்படி, முறுக்கு குணகம் 0.11-0.15 க்குள் கட்டுப்படுத்தப்பட வேண்டும்.
1. முழுமையான வடிவமைப்பு வரைபடங்கள் (CAD 3D மாதிரிகள் உட்பட), பொருள் உத்தரவாதம் மற்றும் வெப்ப சிகிச்சை அறிக்கை ஆகியவற்றை வழங்கவும்.
2. மூன்றாம் தரப்பு ஆய்வு அறிக்கையில் பின்வருவன அடங்கும்: இயந்திர சொத்து சோதனை பதிவுகள், அழிவில்லாத சோதனை வரைபடங்கள் மற்றும் பரிமாண ஆய்வு அறிக்கைகள்.
3. ஒரு பயனர் மற்றும் பராமரிப்பு கையேட்டை இணைக்கவும் (பகுதிகள் பட்டியல், உயவு சுழற்சி விளக்கப்படம் மற்றும் பொதுவான சரிசெய்தல் வழிகாட்டி உட்பட).
1. ஒவ்வொரு பயன்பாட்டிற்கும் முன், ஆய்வு செய்யுங்கள்: இருப்பிட ஊசிகளின் நிலை, வெல்ட் பிளவுகள், தாங்கும் வெப்பநிலை உயர்வு (≤40 ° C) மற்றும் எச்சரிக்கை அமைப்பின் செயல்திறன்.
2. ஓவர்லோடிங் கண்டிப்பாக தடைசெய்யப்பட்டுள்ளது. இயக்க வெப்பநிலை வரம்பு -20 ° C முதல் 60 ° C வரை, அதிகபட்ச காற்றின் வேகம் 12 m/s ஐ விட அதிகமாக இல்லை.
3. வழக்கமான பராமரிப்பு: ஒவ்வொரு 50 லிஃப்ட் அல்லது ஒவ்வொரு மூன்று மாதங்களுக்கும் ஒரு விரிவான ஆய்வு செய்து, ஆண்டுதோறும் ஒரு சுமை அளவுத்திருத்தத்தை செய்யவும்.
IX. Liweiyuan எஃகு கட்டமைப்பு வடிவமைப்பு தரம்
Liweiyuan ஸ்டீல் கட்டமைப்பு சீனாவில் பல்வேறு எஃகு கட்டமைப்பு தயாரிப்புகள் மற்றும் உலோக தயாரிப்புகளின் முன்னணி உற்பத்தியாளர் ஆகும். நாங்கள் பல்வேறு உலோக தயாரிப்பு தீர்வுகளைத் தனிப்பயனாக்கலாம் மற்றும் வாடிக்கையாளர்களுக்கு உயர்தர, குறைந்த விலை எஃகு கட்டமைப்பு தயாரிப்புகள் மற்றும் உலோக தயாரிப்புகளை வழங்க முடியும். அமெரிக்கா மற்றும் ஐரோப்பா உள்ளிட்ட தேசிய மற்றும் பிராந்திய தரங்களுக்கு இணங்கக்கூடிய பொருட்கள் மற்றும் எஃகு கட்டமைப்பு வடிவமைப்புகளை வாடிக்கையாளர்களுக்கு வழங்க முடியும்.
1. தயாரிப்பு தரத்தில் சிக்கல் ஏற்பட்டால் என்ன நடக்கும்?
தரமான கருத்தைப் பெற்றால், 24 மணி நேரத்திற்குள் பதிலளிப்பதாகவும், 48 மணி நேரத்திற்குள் தீர்வை வழங்குவதாகவும் உறுதியளிக்கிறோம். பிரச்சினை எங்கள் தவறு என்றால், வாடிக்கையாளரின் தேவைகளைப் பொறுத்து, நாங்கள் இலவச மறுவேலை, விரைவான மறுபரிசீலனை (கப்பல் செலவுகள் எங்களால் பாதுகாக்கப்படும்) அல்லது ஒப்பந்தத்தின்படி இழப்பீடு வழங்க முடியும்.
2. சீரான தயாரிப்பு தரத்தை எவ்வாறு உறுதி செய்வது? எங்களிடம் விரிவான தர ஆய்வு செயல்முறை உள்ளதா?
எங்கள் நிறுவனம் ISO9001-2016 சான்றளிக்கப்பட்டது மற்றும் மூன்று நிலை தர ஆய்வுகளை செயல்படுத்துகிறது: மூலப்பொருட்கள் வருவதற்கு முன் எஃகு கலவை மற்றும் வலிமை சோதனை; QC பணியாளர்கள் ஆய்வுகளை நடத்தி ஒவ்வொரு உற்பத்தி செயல்முறையையும் முழுமையாக பதிவு செய்கிறார்கள்; மற்றும் வாடிக்கையாளர்களால் எளிதாக அணுகும் வகையில் சோதனைத் தரவு முழுமையாகக் காப்பகப்படுத்தப்பட்டுள்ளது.
3. எஃகு கட்டமைப்பு தயாரிப்புகள் எங்கள் இலக்கு சந்தையின் நுழைவுத் தரங்களைச் சந்திக்கிறதா?
எங்களின் Liweiyuan Steel Structure Lifting Tools CE சான்றளிக்கப்பட்டவை (EN1090 தரநிலை), இது EU பாதுகாப்பு, சுற்றுச்சூழல் பாதுகாப்பு மற்றும் ஆற்றல் திறன் தேவைகளுக்கு இணங்குவதை உறுதி செய்கிறது. முழுமையான பரிசோதனை அறிக்கைகள் கிடைக்கின்றன.
4. டெலிவரி நேரம் என்ன?
டெலிவரி நேரம் கட்டிடங்களின் அளவு மற்றும் எண்ணிக்கையைப் பொறுத்தது. பொதுவாக, பணம் பெற்ற 30 நாட்களுக்குள் டெலிவரி செய்யப்படும். பெரிய ஆர்டர்களுக்கு பகுதி ஏற்றுமதி அனுமதிக்கப்படுகிறது.
5. நீங்கள் நிறுவல் சேவைகளை வழங்குகிறீர்களா?
கட்டிடத்தை படிப்படியாக கட்டமைக்கவும் நிறுவவும் உதவும் விரிவான கட்டுமான வரைபடங்கள் மற்றும் கையேடுகளை நாங்கள் உங்களுக்கு வழங்குவோம்.
